nabe's オーディオアンプ（自作キット）

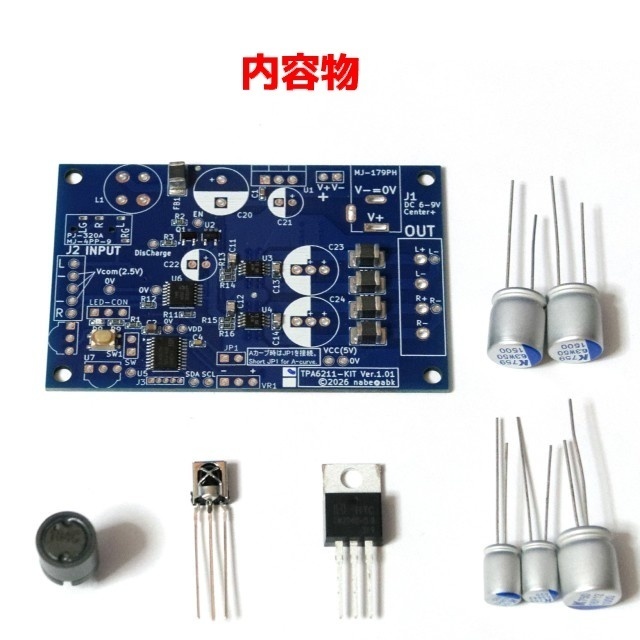

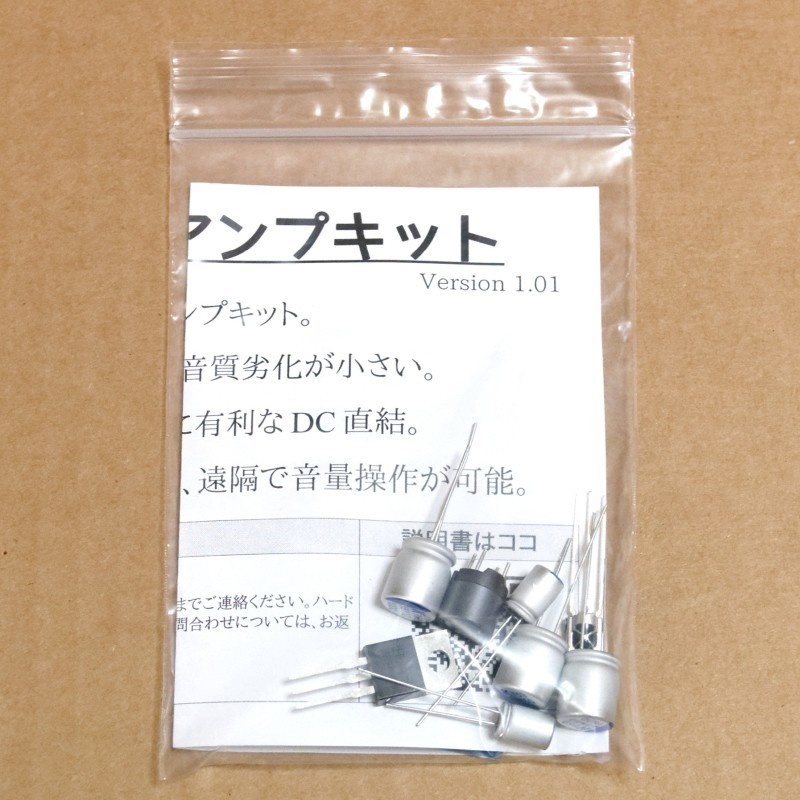

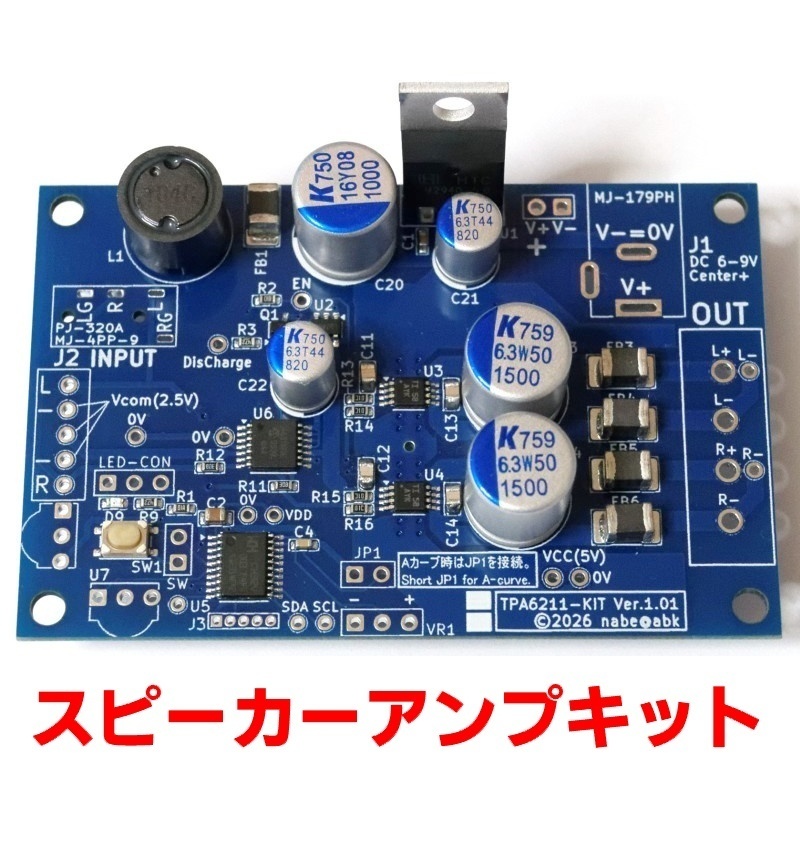

Ti製TPA6211を使用した、高音質なBTL出力スピーカーアンプキットです。 ・単電源動作で利便性が高く、音質的に有利なDC直結アンプ。 ・電子ボリューム内蔵で、ボリュームによる音質劣化が小さい。 ・赤外線リモコンに対応し、遠隔で音量のUp/Down/Mute操作が可能。 スピーカーアンプキットは無数に市販されていますが、そのほとんどが「低価格」で「お手軽」なものばかりです。音質に拘っているものは、ほとんど見かけません。 一方、公開されている回路図を自分で組み立てることで、音質の良いスピーカーアンプを自作することはできますが、「部品集め、基板の配線、（場合によって）面実装部品のはんだ付け」などが必要で、どうしても難易度が高くなってしまいます。 本品は「高音質」かつ「実装が簡単」であることに主眼を置いた、電子工作入門者でも製作可能なキットです。回路はもちろん部品ひとつひとつまで拘って設計されています。なぜなら同一回路でも、部品ひとつで大幅に音質が異なるからです。 ■仕様等 本キットの表面実装部品はすべて実装済で、少量の付属パーツを実装すると完成します（別途、電源やコネクタ等も別途必要です。必ず説明書を確認してください）。 説明書→https://x.gd/wIbxQ 製作記事→https://nabe.adiary.jp/speaker-amp/TPA6211-amp はんだ付け難易度→簡単 ・最大入力: 6Vpp（2.1Vrms） ・最大出力: 8Ω負荷時は約8Vpp、4Ω負荷時は約7Vpp ・最大利得: 約3.3倍（約10dB） ・最小音量: -49.8dB（ボリューム部のみの計算） ・基板サイズ: 72mm × 47mm ※台数限定のSNS投稿等は、1ヶ月以内を目安にお願いします。 #TPA6211アンプ
